・ここで、C言語のプログラムを例にとり型宣言及び構造体について説明します。
＜変数の型宣言＞
　今までMTTLやWTTLなどの変数を数字として定義済であることを前提として説明してきました。C言語の型宣言はプログラムの先頭で以下のように行います。
（フローチャートで型宣言は必要ありません。）
変数の宣言 説明
int　MTTL； 変数MTTLは整数データ（int）であることを宣言
int　WTTL； 変数WTTLは整数データ(int)であることを宣言
char　NAME[32]； 変数NAMEは32桁の文字(char)データであることを宣言
＜文字列の代入＞
　いままで扱ってきた変数は主に整数タイプでした。
変数Xの内容を変数Yに代入するのに、フローではY=Xと記述してきました。これは実際のC言語でもY=X;と記述するので、便利な表現でした。
例題でもそろそろ文字列を取り上げますので、文字列変数Aを他の文字列変数Bにコピーするケースが出てきます。C言語の場合、標準で用意されている文字列コピー関数を使います。
（C言語の文法上の命令ではなく、関数を使用しなければいけないのです）
・変数a,bの型宣言
char a[16]; 最大16文字までの文字列宣言
char b[16]; 最大16文字までの文字列宣言
・C言語の文字列コピー
ｓｔｒｃｐｙ（a,"string copy"); 文字列aに｢string　copy｣という文字列をコピー
ｓｔｒｃｐｙ（b,a); 文字列ｂに文字列aをコピー
文字列とは連続した文字の先頭番地を指し、文字の終わりはNULL文字（1バイトの数値０）
という約束になっています。
下図は１６バイトの文字列aのイメージです。NULLがでてくるまでが有効な文字列です。
文字は１字１字の文字を扱うより文字列として扱うことが多く、上例の場合も文字列をコピーするｓｔｒｃｐｙという標準関数を使用しています。
１６バイト文字変数aを文字列として処理する（strcpy関数を使用）ためには最後にNULL文字が必要となるので、有効文字は15文字以内ということになります。
文字列としてではなく１６バイトのデータ（文字、数値等）をコピーする場合はmemcpyという標準関数が用意されていてそれを使用します。
（最後NULLでなくても良いし、途中のNULLもコピー対象です。）
・C言語のデータコピー
memcpy（b,a,16); 文字データｂに文字データaを１６バイトコピー
＜構造体＞
　例題６では生徒の性別はSEIテーブル、得点はTENテーブルに設定されていました。つまりある生徒の情報が別々のテーブルに保存され、生徒NOによって関連付けされていました。
これでは生徒に関する情報が増えると管理が複雑になりそうです。
生徒ごとに生徒に関連する情報が結合されていたら参照するときも、コピーする時も便利に使えそうです。
下図はある生徒の座席NO（数値ﾀｲﾌﾟ）、名前（文字ﾀｲﾌﾟ）、得点（数値ﾀｲﾌﾟ）の３つの情報を結合した生徒情報という名前の構造体のイメージです。

構造体は複数データの結合ですので構造体としての型をもち、タグ名といいます。struct　SEITOはSEITOというタグ名（構造体）宣言です。構造体に含まれるデータをメンバと言い、データ型と名前を宣言します。
SEITO型の構造体メンバはsno（整数）、name（32文字）、ten（整数）です。左の例はaida（相田）という生徒情報の構造体です。
メンバは構造体名．メンバ名で表現できます。
例.aida.ten=87；（相田の得点に８７を代入しました。）
構造体を使って配列を定義することもできます。左の例はタグ名SEITO構造体を使ったclass構造体配列宣言です。
配列サイズは２６（0から２５）です。
メンバは構造体名[添え字]．メンバ名で表現できます。
例.class[3].ten=56；（class構造体配列の添字=3の得点に56を代入。）
　strcpy(class[3].name, aida.name)；（相田の名前をCLASS[3]の名前にコピー。）
＜構造体のコピー＞
　構造体のコピーには２種類考えられます。構造体のメンバをコピーする場合はそのメンバの型に合わせてそれぞれをコピーします。
例.class[3].ten=aida.ten；（相田の得点をCLASS[3]（上条）の得点に代入。）
　strcpy(class[3].name, aida.name)；（相田の名前をCLASS[3]の名前にコピー。）
・構造体全体をまとめてコピーするにはどうしたらよいでしょうか？
まとまったデータのコピーは全てmemcpyです。Memcpyにはバイトサイズ指定が必要です。SEITOタグのサイズはint：4BYTEとすると、４＋３２＋４＝４０バイト（実際にはもうチョッと面倒な算出方法になりますが、アトで）。実際にはsizeof（ｓｔｒｕｃｔ　ＳＥＩＴＯ）、またはsizaof（aida）と書くと正しいサイズが求まります。）
例.memcpy(&class[3],　&aida,　40)；（相田構造体をCLASS[3]構造体にコピー。）
　memcpy(&class[3],　&aida,　sizeof(aida))；（上と同様。）
　memcpy(&class[3],　&class[5],　40)；（CLASS[5]構造体をCLASS[3]にコピー。）
　memcpy(&class[3],　&class[5],　sizeof(struct　SEITO))；（上と同様。）

※例では＆（アンパサント）記号がついています。ポインタを意味しますがC言語の勉強のときに
説明しますので、現時点では気にしなくて結構です。
・コピーが１つの処理でできることが判ったところで、実際のフロー上の表記ですが、以下のようにしましょう。
文字列のコピーaaa　<-　bbb
　class[5].name　<-　class[3].name
構造体等まとまったデータのコピーclass[5]　<-　aida
　class[5]　<-　class[3]
それでは例題6と同様の問題を構造体を使って解きます。

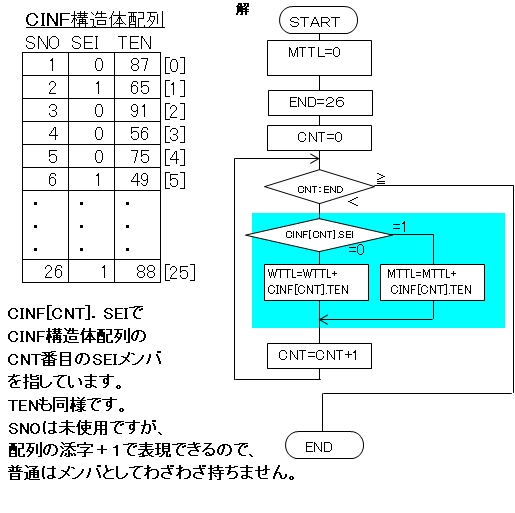

例題7　下図のようなクラス情報を持つ、構造体配列（CINF[26]）があります。
男女別にMTTL（男合計）、WTTL（女合計）を計算しなさい。
  • ※構造体メンバは座席NO（SNO　1～26）、点数（TEN　0～100）、性（SEI　0:女、1:男）です。
　　
例題6　クラスの点数（TEN）テーブルと性（SEI）テーブルを使って
男女別にMTTL（男合計）、WTTL（女合計）を計算しなさい。
  • ※点数テーブルは座席NOに対応した生徒の得点、性テーブルは座席NOに対応した生徒の性別（０が女、１が男）をもつテーブルです。
  • ・分岐はAと0を比較し、A ＞ 0なら下のX = Aを実行し終了、A ≦ 0なら右のX = 0 － Aを実行し終了します。
　　
　　
以下フローチャートの演習問題です。

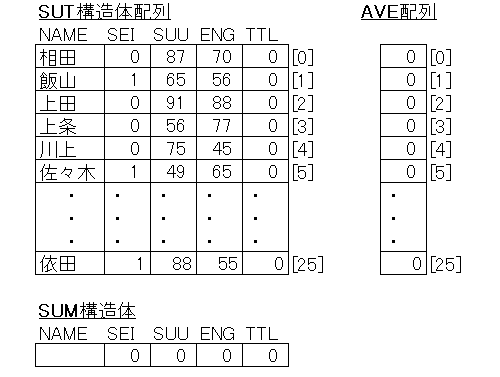

14.下図のような生徒情報を持つ、構造体配列（SUT[26]）と
　構造体（SUM）があります。
　構造体メンバは名前（NAME　10文字）文字タイプ
　　性（SEI　0:女、1:男）整数タイプ
　　数学点数（SUU　0～100）整数タイプ
　　英語点数（ENG　0～100）整数タイプ
　　合計点数（TTL　0～100）整数タイプ
　　AVEは実数タイプの配列です。
　個人の英語と数学の合計をTTLメンバに算出し、
　個人の英語と数学の平均をAVE配列[当該INDEX]に算出し、
　全員のENGとSUUとTTL合計をSUM構造体に算出しなさい。
　SUM.NAMEは"合計"をセットします。（SUM.SEIは０のまま）
　
15.演習１４のデータを使って最高得点を取得した女性の名前を
　WNAME（３２文字の変数）に代入しなさい。
16.演習１４の配列の添字１７と添字１８の生徒が同一名で並びが間違っていました。
　順番を入替なさい。
